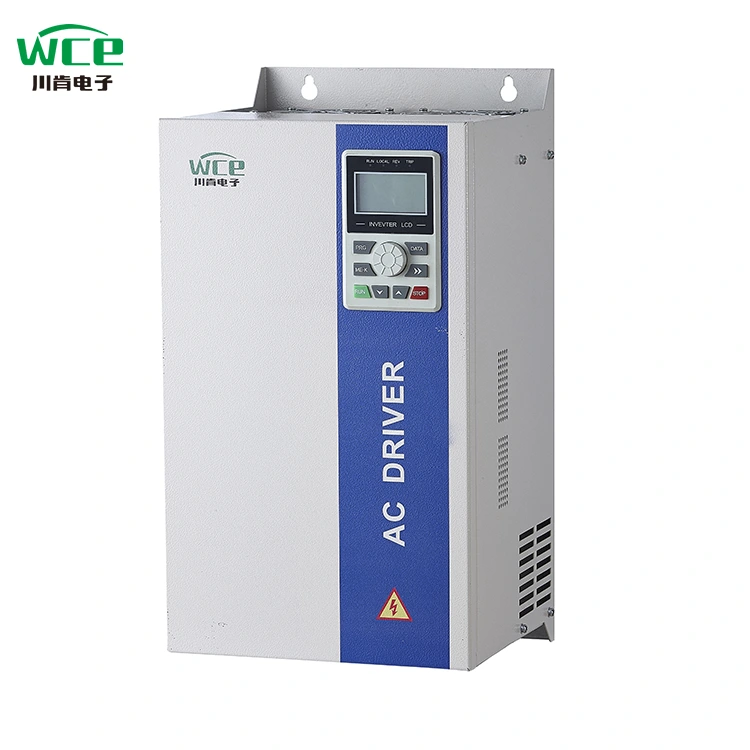

220v 380v 660v 30kw VFD

Wochen ass SCK300 Sès oder Ausbildung, déi héich Leeschtung, multikalen Dreifretten entworf gëtt fir Indialatiounen benotzt, Paperen, Paieren, Creusen, Creusen, Crocker an aner Ausrëms. Seng Assistenzconduetten geentabetéiert Victoechnikssituatiounen. Ech hunn och no Sécherheetsfonnementer fir mobile Clusher Ëmverhältnisser kontrolléieren, déi perfekt a ville Plazen opmierksam maachen.

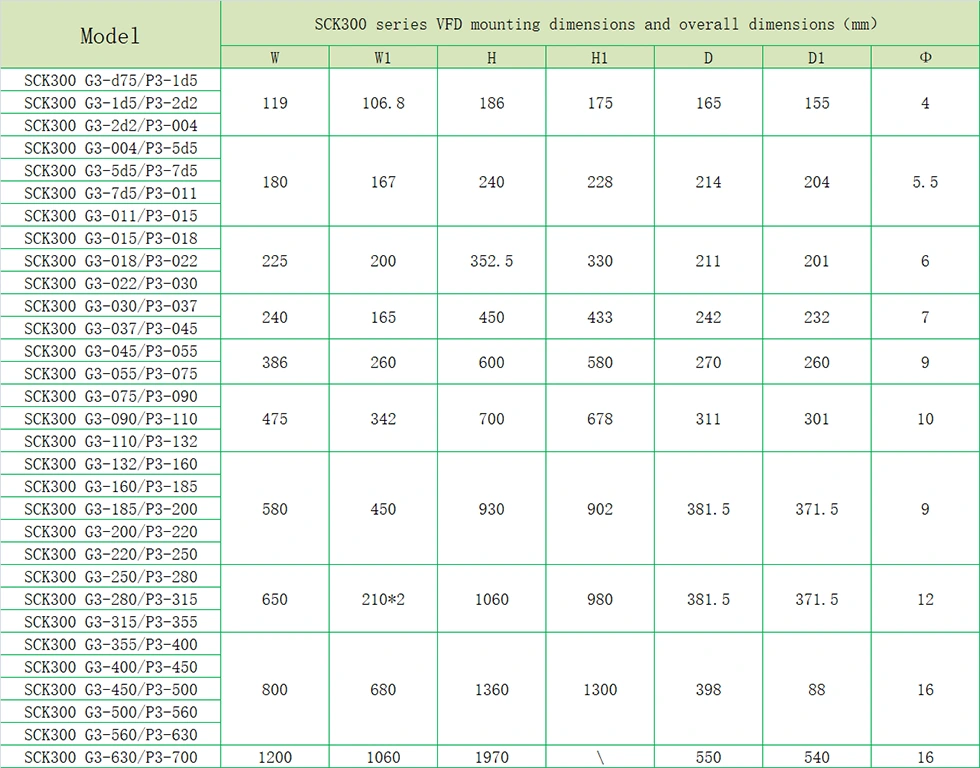

Produktparameter (Spezifizéierung)

Produkt Feature

● Ech / o Features

◆ Input Spannungsbereich: 220V / 380V / 660V ± 15%

◆ Input Frequenz Range: 47 ~ 63hz

◆ Ausgangspräizung: 0 ~ Rated Input Spannung

Ausgangsfrequenz Range: 0 ~ 400hz

● factionnaire Features

◆ Frequitils Astellung Modus: antigationsiellen, an antricte, gesandunlechen Aarbingen, Phaar-Spialt, Pentweess etc.

◆ Pid Kontroll Funktioun

◆ Multi-Speed ​​Kontroll Funktioun: 16 Geschwindegkeetskontroll

◆ Swing Frequenz Kontroll Funktioun

◆ Instant Muecht Feeler ouni Fettfunktioun

◆ Quick / Jog Schlëssel Funktioun: Multi-Funktioun Ofkiirzung Schlëssel frei definéiert duerch Benotzer

◆ Automatesch Spannungs Upassung Funktioun: Wann d'Kraaftmive Spannung ännert, kann et automatesch den Ausgangspannungsstécker halen

Empfänkt sech op a 25st-ere Fault Schutz Funktiounen: méi spéit, iwwerschwall, ënner Sprossoft, iwwer Temperatur, Phase Verloscht an aner Schossiersverletzungen

● Peripherher Interface Featuren

◆ Programméierbar digital Input: 8 Input

◆ Prognosable Analog Input: AI1: 0 ~ 10v Input, AI2: 0 ~ 10v oder 0 m ~ 20ma Input

◆ oppen Sammler Ausgang: 1 Ausgang

◆ Relais Output: 2 Ausgaben

◆ Analog Output: 2 Ausgaben, 0/4 ~ 20ma oder 0 ~ 10V respektiv

● technesch Performance Charakteristiken

◆ Kontrollmodus: Keng PG Vektor Kontroll, V / F Kontroll, Dréimoment Kontroll.

◆ Iwwerlaaschtungskapazitéit: 150% déi aktuell 60s bewäerten; 180% Bewäert déi aktuell 10s

◆ Start Dréimoment: Keng PG Vector Kontroll: 0.5hz / 150% (svc)

◆ Silitverhältnis: Keng PG Vector Kontroll: 1: 100

Produktioun Applikatioun

D'Produkter kënnen u Mining benotzt ginn, pompten, pompten, nei Energieausrinatiounen an aner Geleeënheet.

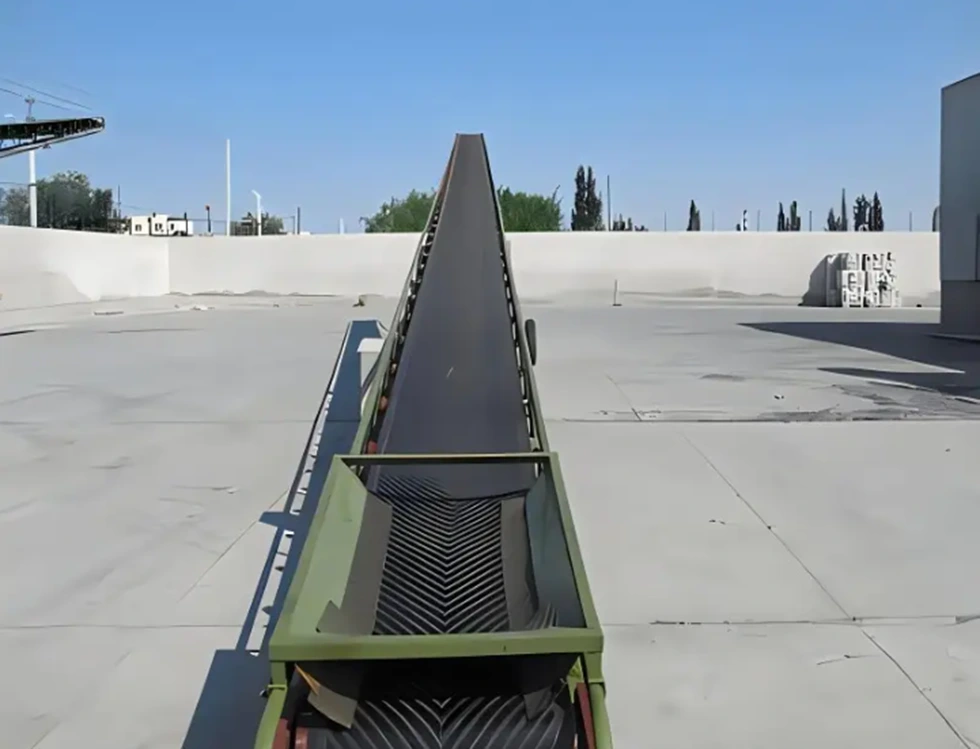

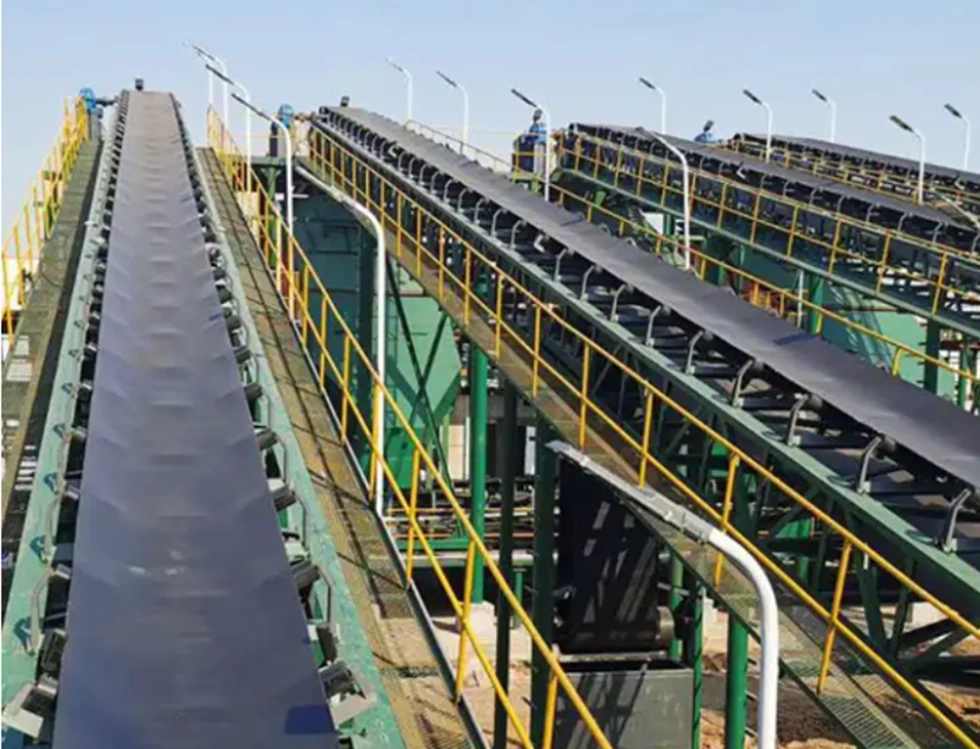

Congonor Gürtel, Transportwueren

D'Applikatioun vum Frequenz Konvertriger am Bounoror System ass ee vun de Schlëssel Technologien fir effizient a korrekt Materialakt ze erreechen an ze sortéieren

1. Multi-Geschwindegkeetsservicer

Szenario: Transfer Packagen vu verschiddene Gréissten / Gewiichter an engem Logistik Warehouse

Realiséiert:

Multiple Sätz vu Vitesse Parameter (sou wéi 30hz / 50hz / 80hz) si pretenséiert a schalt vum PMC oder HMC.

Kombinéiert mat dem Photoelektresch Sensor fir d'Packgréisst z'entdecken, passt automatesch d'Geschwindegkeet (grouss kleng-bess-Sitliut, kleng héich-Geschwindegkeet.

2. präzis Positioun an d'Sortéierung

Szenario: Den ausdréckleche Sortéierungszentrum diverten Päck vun der Destinatioun

Realiséiert:

Encode Feedback + Inverter zougemaach-loop Kontroll, positionéierung vun der 1mm.

Wann de Package op der Sortéierungsport ukomm ass, mécht den Inverter aus engem fixen Arrêt (DC Brems + Nullgeschwindegkeetswiessel) a Verbindung mat der Push Staang / Roboter Aarmaktivitéit.

3. Synchronen Kollaborativ Kontroll

Szenario: Multi-Segment Crossyor Gürtel Relais Transmissioun

Realiséiert:

Master / Sklave Kontrollmodus Modus: De Major Frequenzververtäck Schéckt d'Zefriddenungsinquatiounsinstruktiounen, an d'Skillmaschinn synchonously folgt.

Cascade Kontroll: Den hënneschte Transportmann ass 5% méi séier wéi d'Fronthuelung vun Artikelen ze vermeiden.

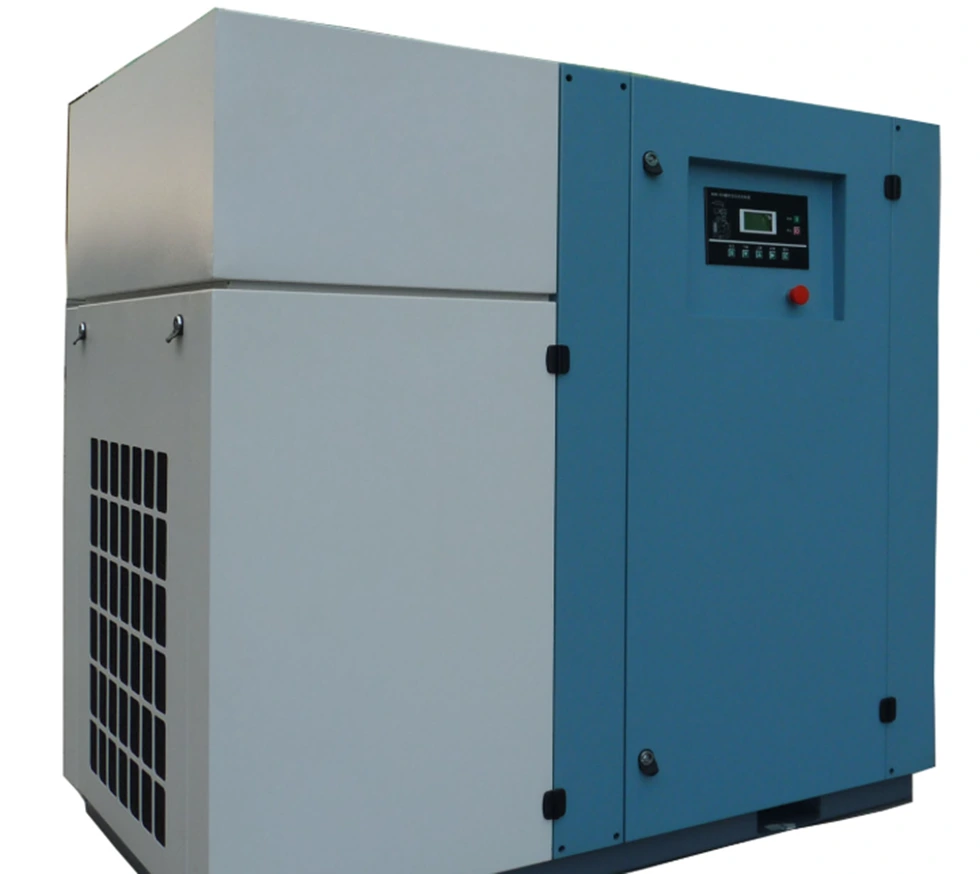

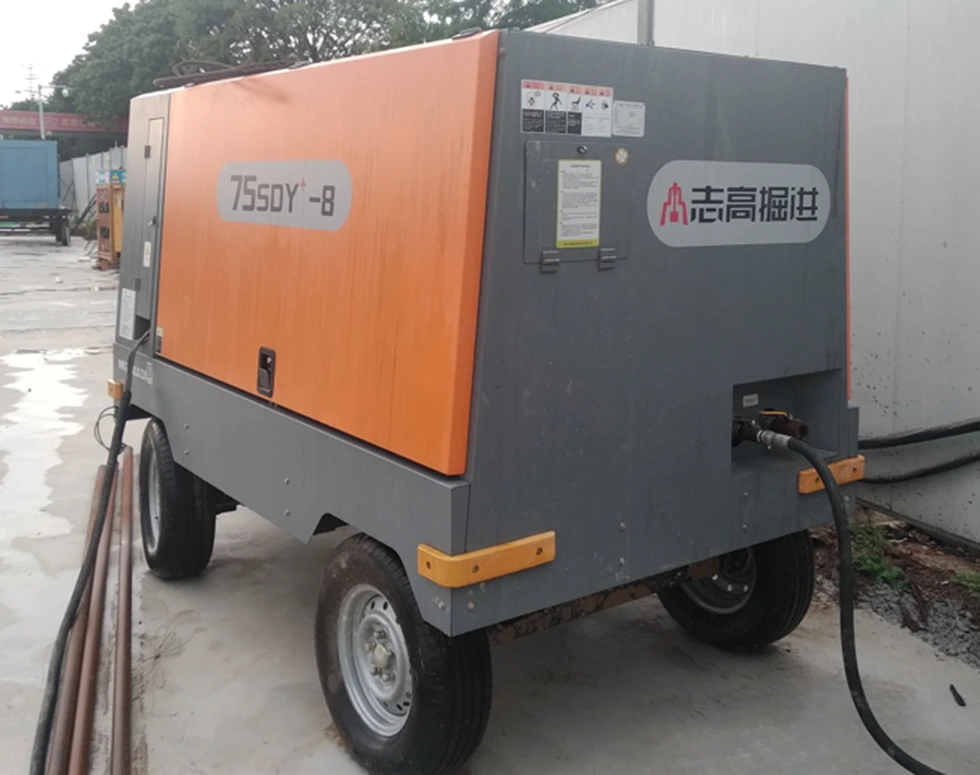

Loftkompressor

Air Kompressor Inverter ass e spezielle Inverter geschnidden fir all Zort Loftkulturen. Verännerlechen Frequisitioun Transformatioun vu Loft Kompressor gëtt d'Gasinformatiounssappexioun, duerch den Drockpropositor, an den Drockhandel gëtt bis zu zouenen Drock. Motor fir mëll Start, Kompressor Service Liewen an Ënnerhaltzyklus ze erreechen. De Schrauwerprogrammorstroder Volumen gëtt duerch d'Geschicht kontrolléiert kontrolléiert ginn, d'Loftkrank am Iwwerlag an der Aarbechtsmattlag an den Ofkrees.

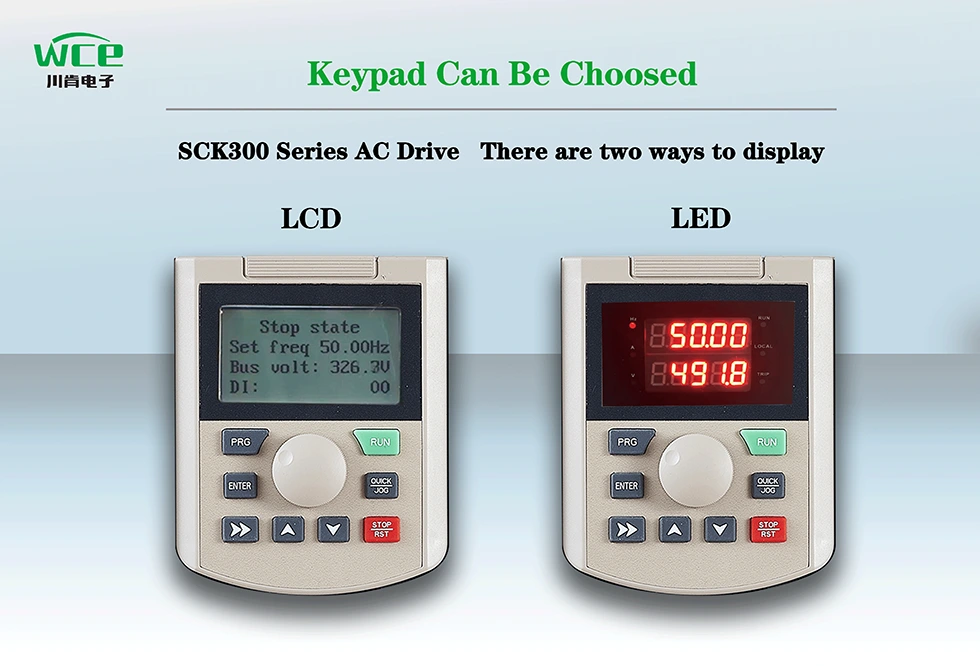

LCD weist Multiple Sproochen Text a Grafiken, Fett Nëmme Nëmme, méi intuitiv, no Äre Virléiften

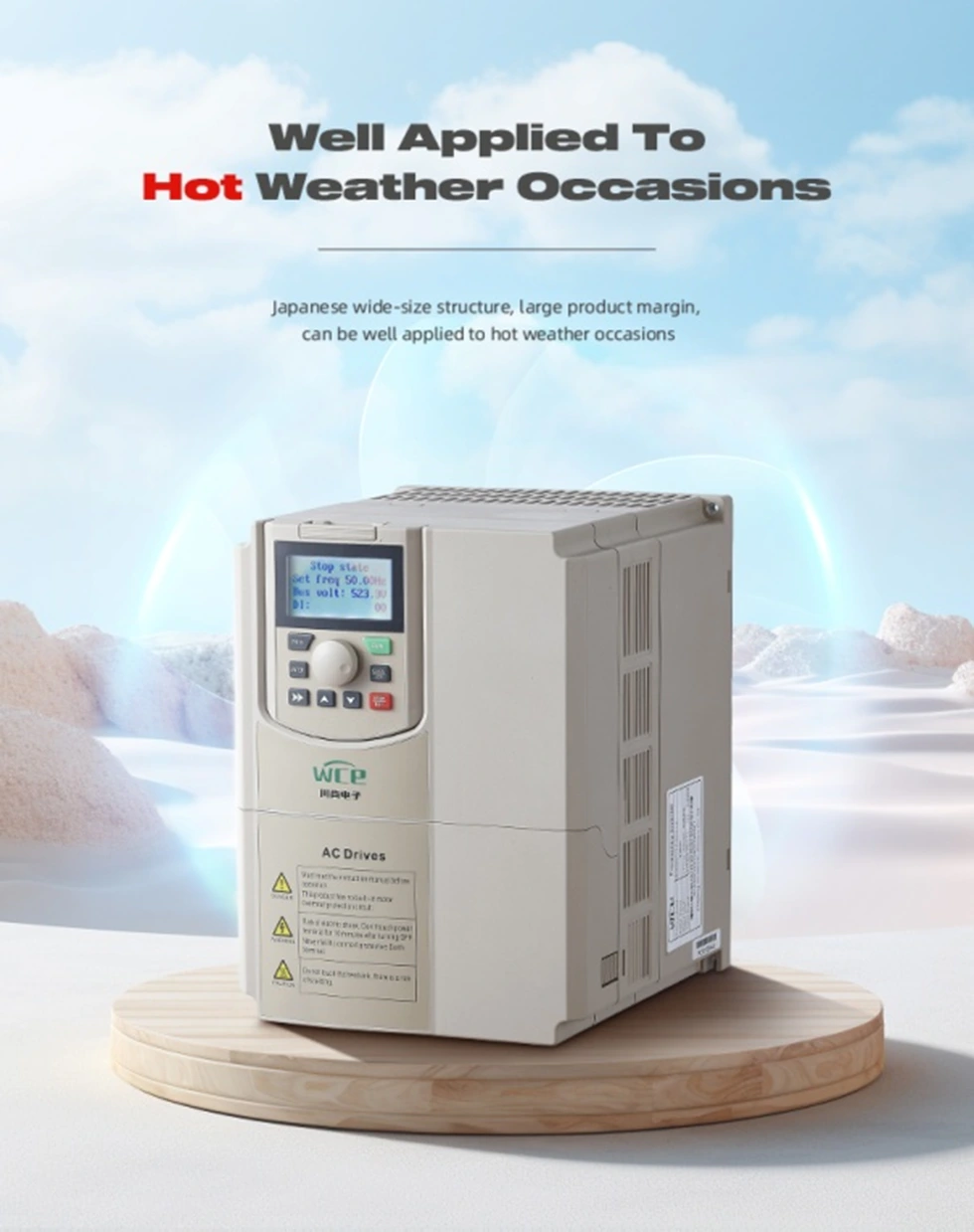

VFDD Volumen ass Haaptstruktur, méi héich Grouss Aschum, Produkt nëmme méi wéi d'Ueweréigung wéi den Organer wéi d'geet.

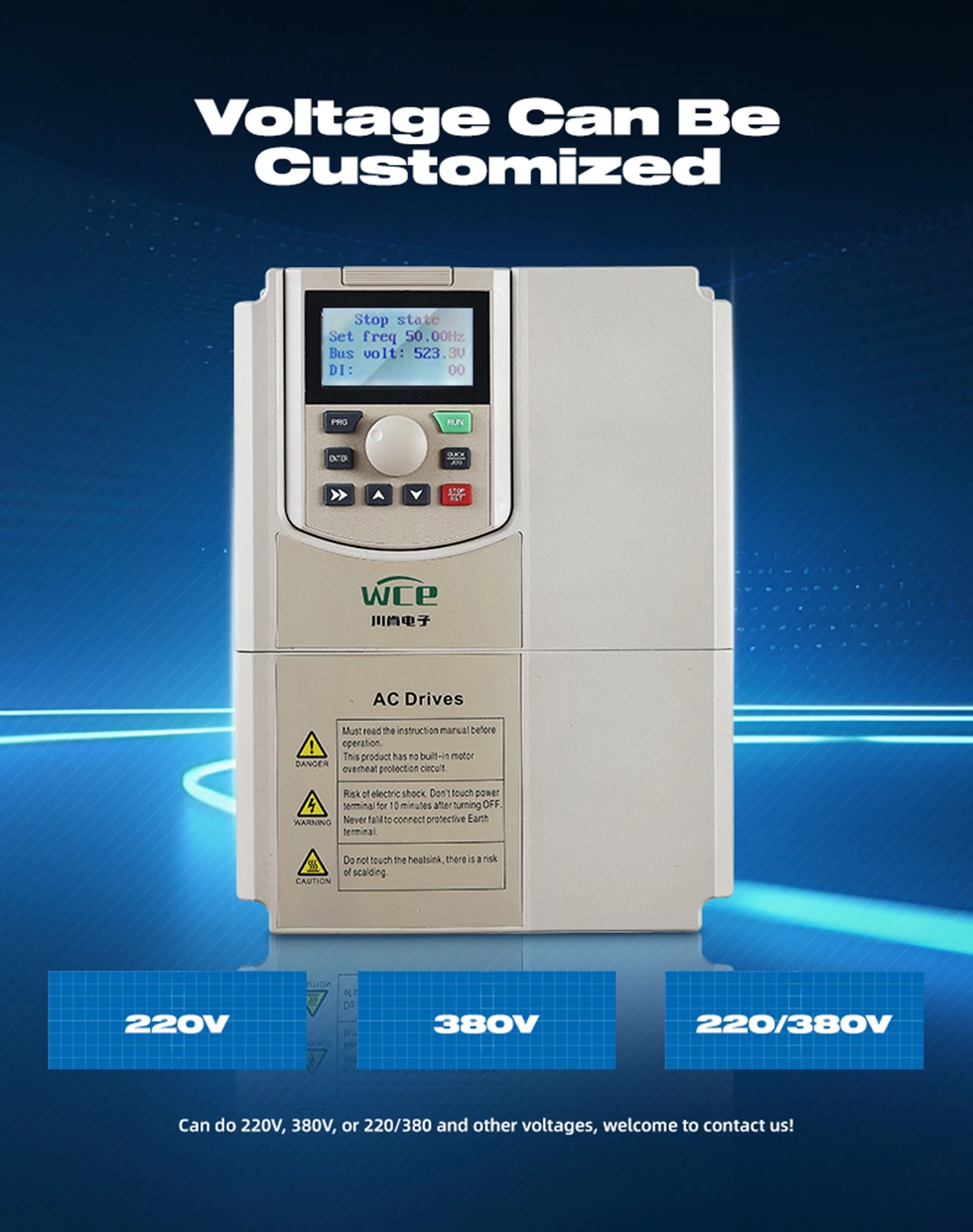

Verschidden Zorten vun Input an Output Modi kënnen personaliséiert ginn:

1.3P 380v Input op 3 380V Output.

2. 3P220V Input op 3P220V Output.

3. 3p660V Input op 3P660VE Output.

4. 1P220V Input op 3 380v Ausgang.

5. 1p220V Input op 3P220V Output.

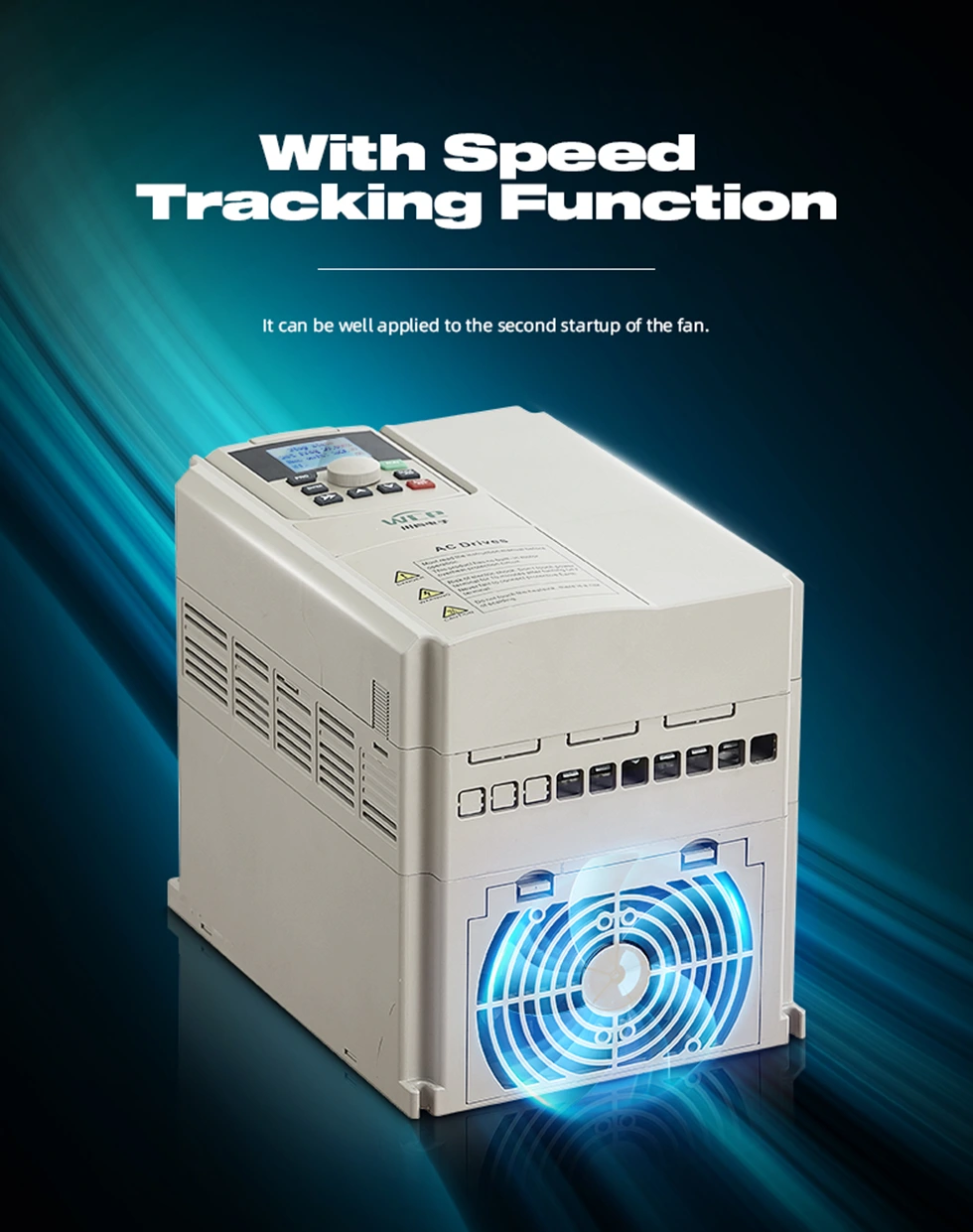

Mat Speed ​​Tracking Funktioun, kann besser duebel ufänken.

D'Conklusioun kënnt mat Modabsband Rertunchston, a kënnen och Modbus tkr, plangen zréckgesat ,sphälung andeems Dir Expansioun Zuch bäidréit.

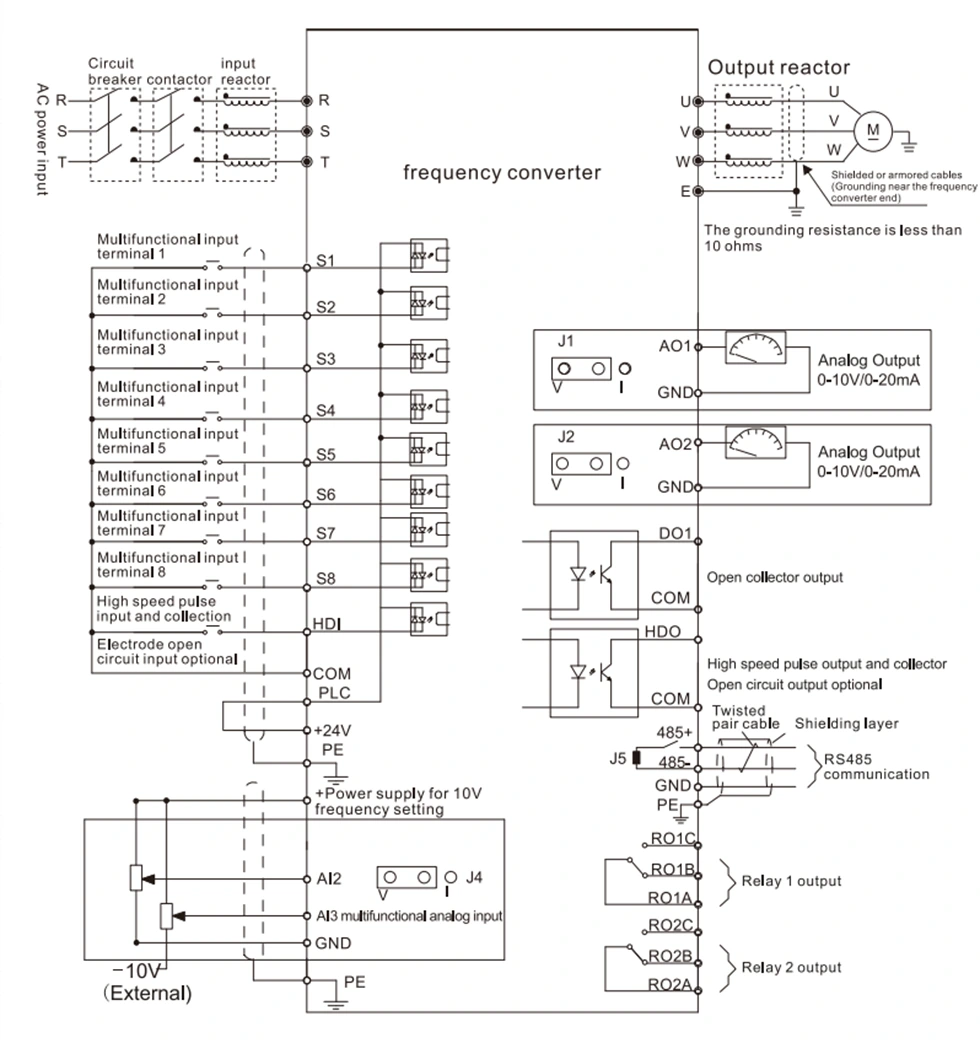

VFD Wiring Diagramm.
